K R 2000 A 완충재 구조설명

KR 2000 A 완충재
  • 본체보드판 하부에 형성된 지지대(㎡기둥36개)와 방진고무에 의해 슬라브와 이격공간이 형성된 반건식바닥구조로서 층간소음방지와 단열을위해 구조와 기능이 서로 다른 에어갭과 본체 보드판 +방진고무 + EPS 4중적층으로 구성되며 단열 차음·완충·공간층으로 구성한 복합구조로서 경량음, 중량음을 감쇠하고 지지대가 바닥층 주저앉음을 방지하며 진동 소음 방지와 단열이 반영구 적으로 지속되게 하였다.
  • 방진고무는 자중과 몰탈하중으로 지지대실린더 네에서 상하이동하므로 슬라브바닥이 고르지 않아도 바닥에 모두 밀착됩니다.
  • 에어캡은 공기층이 형성된 PE필림으로 슬라브 바닥에 깔아 공진 현상을 방지하고 방음, 방열, 방습 기능을 극대화 합니다.

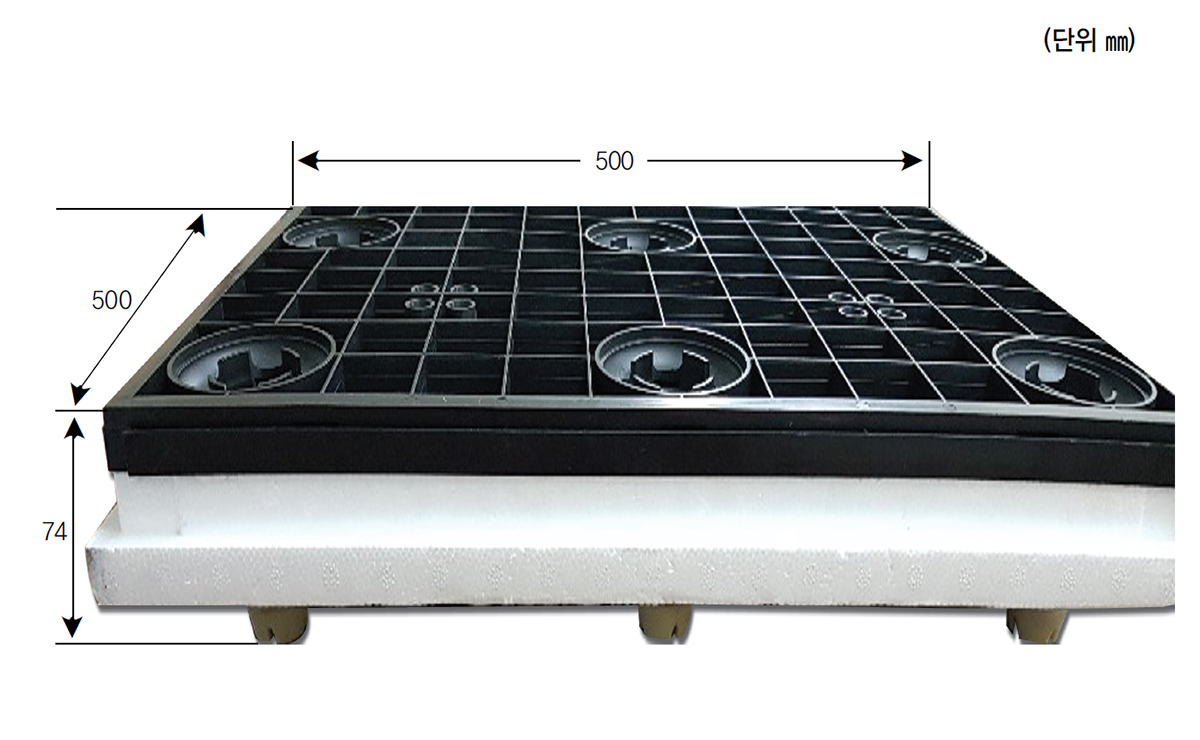

K R 2000 A 제품 규격
K R 2000 A 완충재 제품 특성
시공성 (기포 콘크리트 생략)
상호겹침결합으로 틈새가 없고 몰탈이 새지않으며 시공이 간편함
하부가 공간층이므로 급.배수관 배선관 시공에 서로 상충안됨 (배관설비 선시공)
슬라브바닥이 고르지 않아도 방진고무가 상하 자동조절로 바닥에 모두 밀착 들뜸현상없음
방통(몰탈)칠때 배관 들뜸 없음(프라스틱판 보스부에 유크립 고정)
본체보드판 보강리브살이 몰탈과 일체로 결합되므로 와이어메쉬역활 함
방통미장시 까치발 신고 미장함
내구성
지지대(기둥) 구조로 바닥층 처짐없고 반영구적임
몰탈과 본체보드판 보강러브살이 일체로 결합되어 내구성이 좋으며 크랙을 방지함
반건식 통풍형 구조로 방통시공 후 건조가 습식보다 빨라 마감이 빠르며 굽두지 썩는 하자없음
경제성
경량기포 콘크리트공사 생략으로 건물하중감소 공기단축 및 관리비절감
단열재층. 공간층. 에어캡층 3중단열로 에너지절감효과가 크다.
제품사진

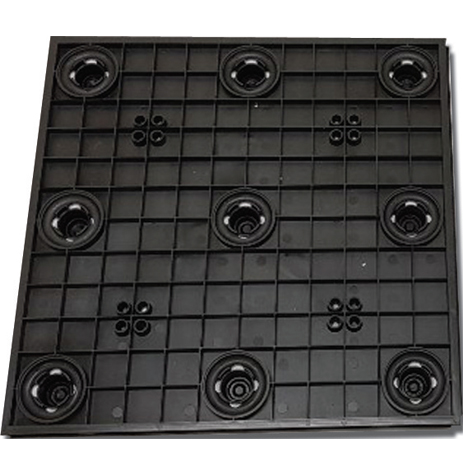

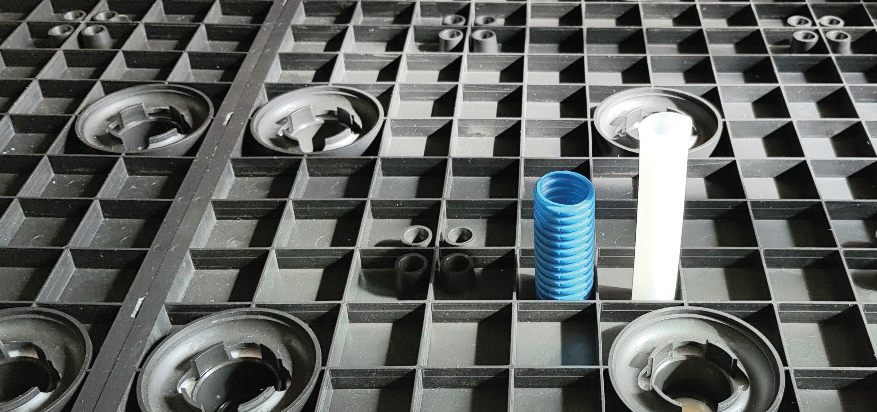

  • 본체보드판

  • EPS

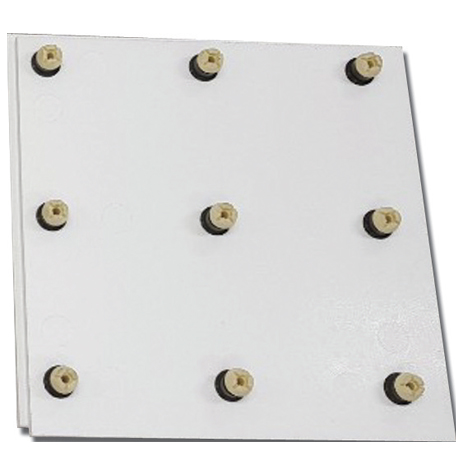

  • 방진고무

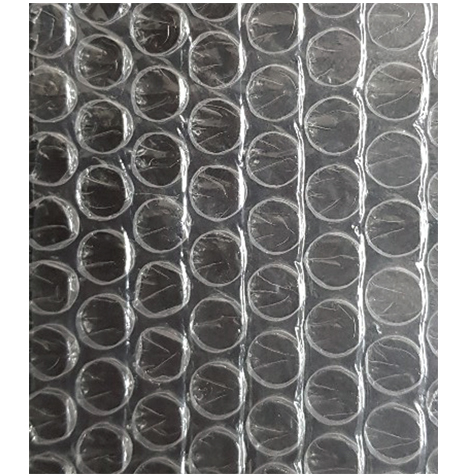

  • 에어캡

시공사진 설명
  1. 01 측면 완층재 시공
    1. 01 측면 완충재를 벽에 밀착하고, 이음부는 테프로 접착 한다.
  2. 02 바닥 완충재 시공

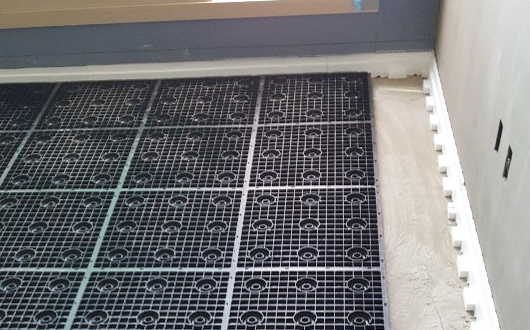

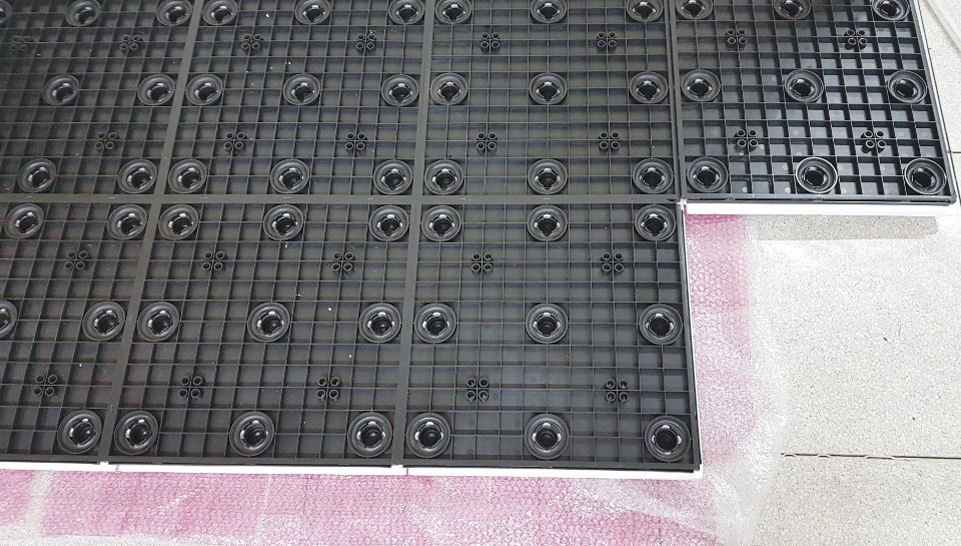

    1. 01 먼저 에어캡을 좌우길이에 맞추어 재단하고 끝에서 끝까지 깔고 이음부는 5㎝이상겹침하여 시공한다.
    2. 02 위에 완충채를 방향 표시대로 결합시공한다.
      (방진고무 확인할 것)
    3. 03 규격 치수 틀리면 재단 시공하고 각변은 청테이프로 측면 완충재와 밀착하여 접착하고 몰탈이 샐곳은 백업과 폼으로 마감한다
    4. 04 문틀밑은 EPS로 마감하고 폼을쏜다.
  3. 03 난방 배관 설치시

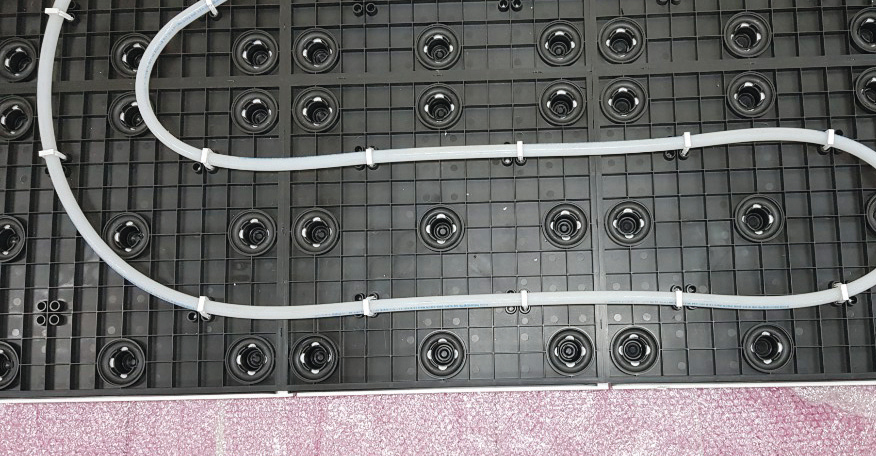

    1. 01 난방 배관은 정해진 보수브에 유크립으로 고정하고 힘받는곳은 2개의 유크립을 끼운다
  4. 04 돌출배관처리
    1. 01 규격에 맞는 코아드릴로 완충재를 뚫어 끼우고 폼으로 마감
  5. 05 마감몰탈타설

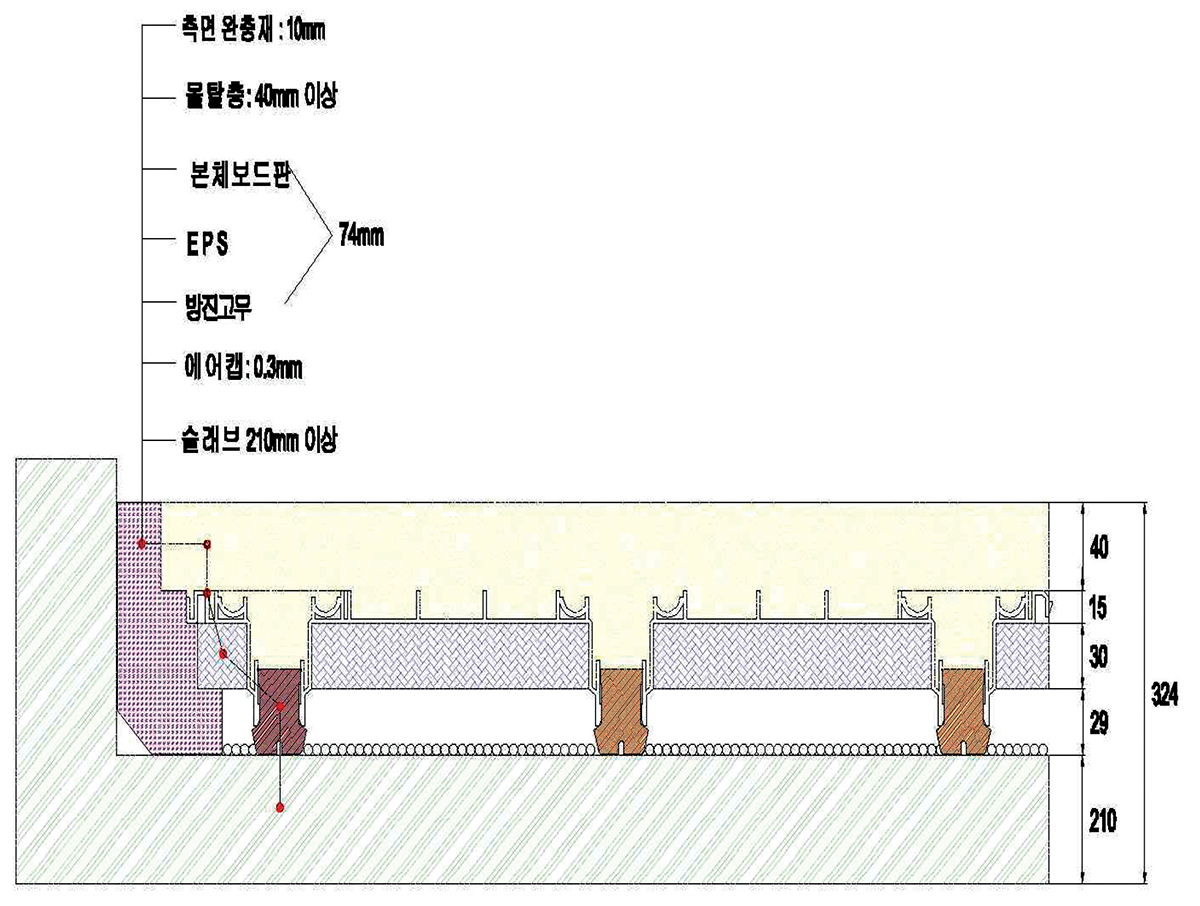

K R 2000 A 시공상세 단면도
시방서 (시공방법 등)

적용범위 : 본 시방서는 공동주택 세대내 층간 바닥충격음 차단 KR2000A 완충재 설치공사에 대하여 규정

시공자의 안전수칙
현장내의 거푸집, 철근 등이 있는 경우 담당자에게 철거를 요구한다.
전기 공구 사용시 감전, 누전에 주의한다.
완충재 고층 운반시 반드시 2인 1조로 한다.
바닥 정리
완충재 설치를 위한 바닥면 이물질 및 요철을 제거한다.
KR2000A 완충재 설치
직수·온수배관은 완충재 설치 전 시공한다.(타업체 공정)
완충재 설치를 위한 슬래브 바닥면과 벽면 등 장해가 될 수 있는 것을 말끔이 제거한다.
측면 완충재를 벽면에 밀착 후 바닥에 에어캡을 깔고 위에 본체보드판(완충재)을 측면완충재에 및착 가로×세로에 형성된 결합구에 결합핀을 눌러 바닥에 순차적으로밀착 시공한다. (방진고무 확인)
규격품을 설치 할 수 없는 마감 공간에는 실측하여 재단 시공 한다.
음교가 될 수 있는 분배기 문틀 하부 등은 단열재(EPS)등을 재단하여 설치하고 마감몰탈이 침투되지 않도록 테프 또는 우레탄폼을 뿜어 밀폐 한다.
틈새가 있는 부분에는 마감 몰탈이 새지 않도록 테이핑 또는 빽업(코킹제)을 끼우고 또는 우렌탄폼을 뿜어서 마감한다.
난방 배관 시공(타업체 시공)
본체보드판 위에 난방 배관을 고정할 때 보스부에 난방배관을 U클립으로 결합 한다.
모르타르 타설(타업체 공정)
측면완충재 전면에 표시된 정해진 설계기준 선의 높이까지 타설한다.
Screw Mixer위에 있는 물 밸브로 수량을 조절하여 모르터의 Flow를 170㎜를 조절해야 한다.
Flow 측정 KSL5111 귀정의 시험기를 사용하고 무타격으로 측정한다.
바닥 미장작업은 모르터가 치밀해지도록 최소 4회 이상으로 하며 고름 작업은 미장 회수에 포함 하지 않는다.

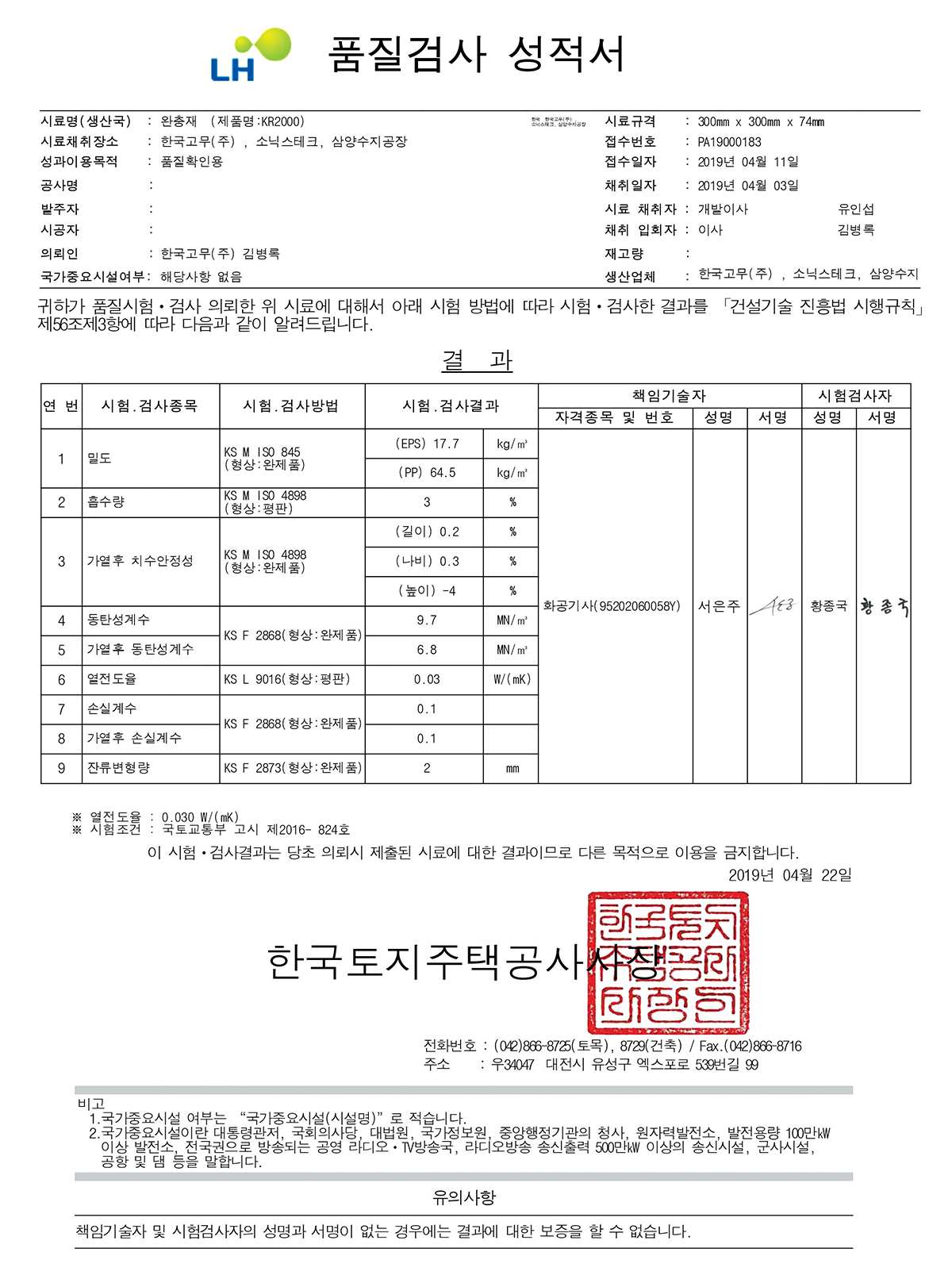

L H 완충재 품질시험 성적서
