KR2000C

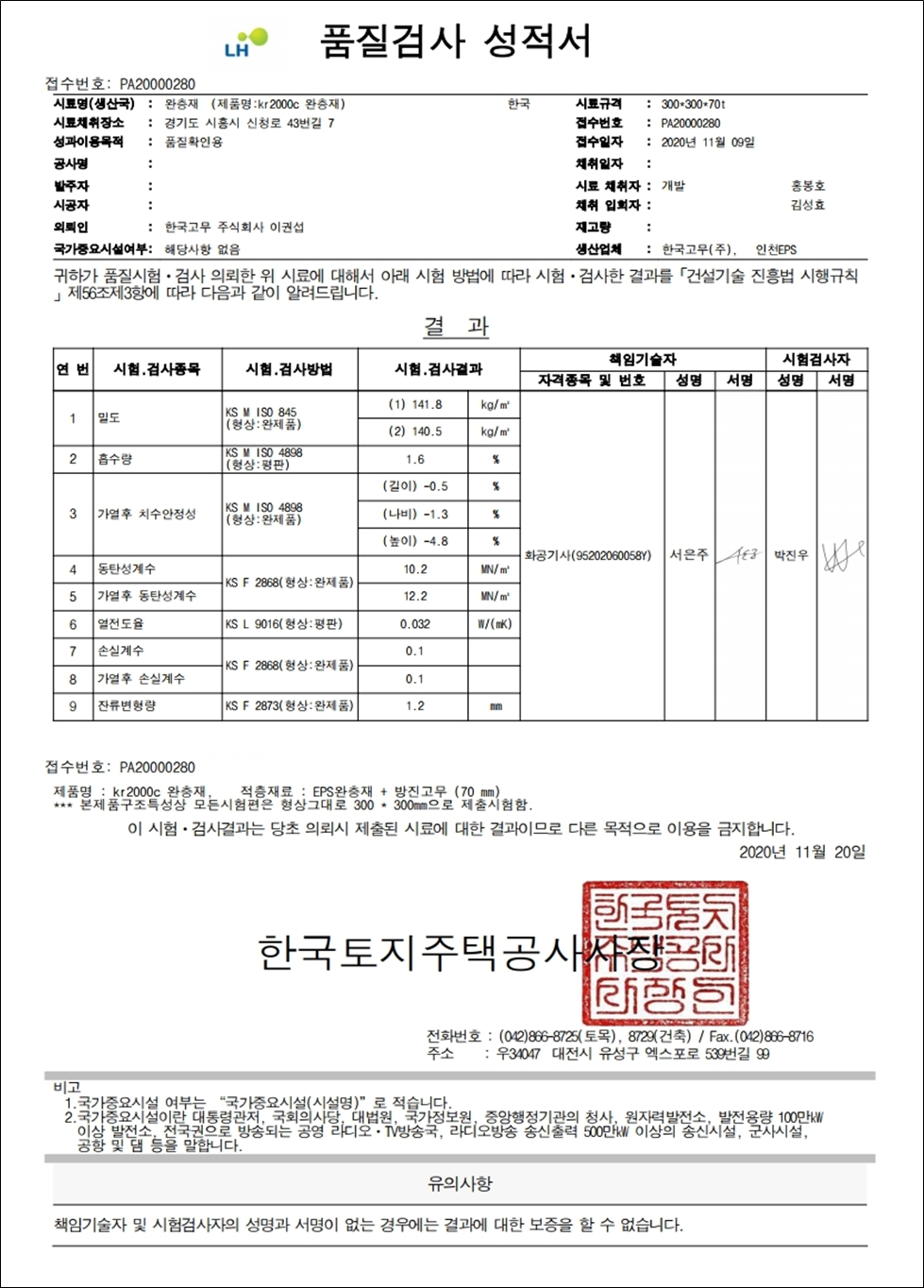

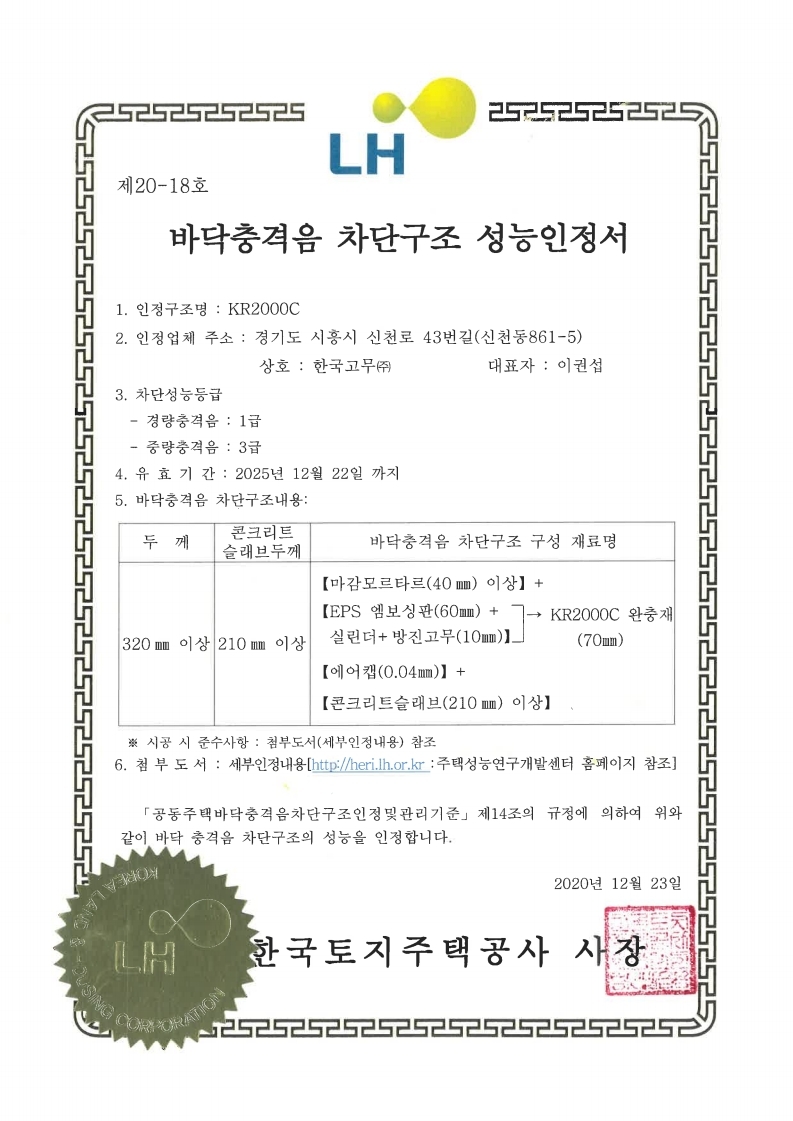

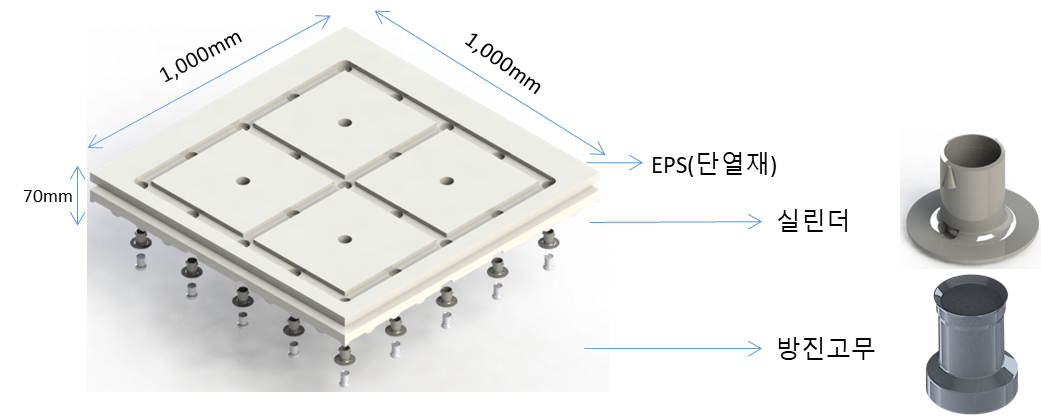

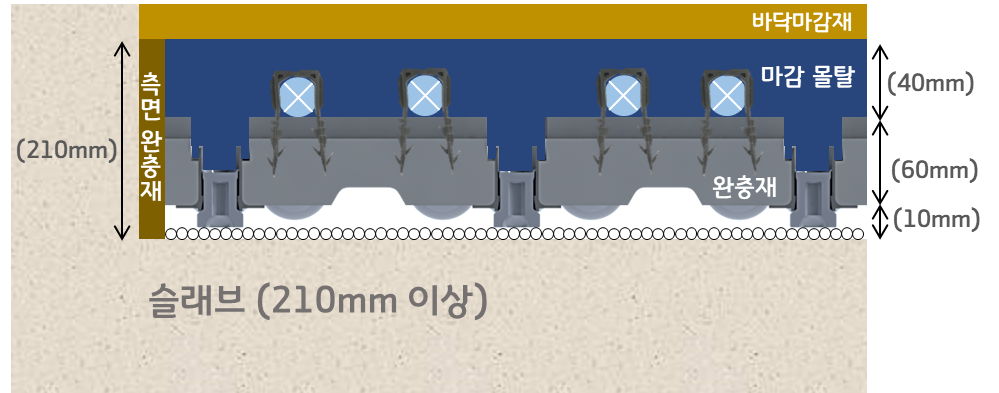

EPS 엠보싱판 홈에 삽입된 실린더 와 방진 고무 (㎡ 기둥 25개)에 의해 슬라브와 이격공간이 형성된 반건식바닥구조로서 층간소음방지와 단열을위해 구조와 기능이 서로 다른 에어캡과 완충재( EPS+실린더+방진고무)로 구성되며 단열 차음·완충·공간층으로 구성한 복합구조로서 경량음, 중량음을 감쇠하고 실린더(기둥)가 바닥층 주저앉음을 방지하며 진동 소음 방지와 내구성과 단열이 반영구 적으로 지속되게 하였다.
방진고무는 자중과 몰탈하중으로 지지대(실린더) 내에서 상,하 이동 하므로 슬라브 바닥이 고르지 않아도 바닥에 모두 밀착됩니다.
에어캡은 공기층이 형성된 PE필림으로 슬라브 바닥에 깔아 공진 현상을 방지하고 방음, 방열, 방습 기능을 극대화 합니다.

시공성 (기포 콘크리트 생략): 상호겹침결합으로 틈새가 없고 몰탈이 새지않으며 시공이 간편함.; 하부 공간층으로 직, 온수 배관 배선관 시공이 서로 상충안됨. (배관설비 선시공); 슬라브 바닥이 고르지 않아도 몰탈의 하중으로 방진 고무가 실린더 내에서 상, 하 자동 조절 되므로 바닥에 모두 밀착 들뜸 현상 없음. (자동조절 높이 10mm); 방통칠때 배관 들뜸 없음. (EPS U-클립 사용); 완충재 전면 홈과 실린더 방진 고무가 방통 바닥판과 일체로 결합 양생 되므로 바닥 흔들림이 없고 내구성이 양호 하며 단열 차음이 우수하고 크랙이 방지 되며 장기 침하가 없이 반영구적이다. (와이어매쉬 무); 칼로 재단하며, 조립식으로 시공이 편리 하다.

내구성: 지지대(기둥) 구조로 바닥층 처짐없고 반영구적임.; 방통 바닥판 리브살이 일체로 형성 되어 내구성이 좋으며, 별도로 와이어 메쉬 설치없어도 크랙을 방지함.; 반건식 통풍형 구조로 방통시공 후 양생 건조가 빨라 공기 단축.

경제성: 경량기포 콘크리트 공사 생략으로 공기단축 및 건축물 하중 감소.; 단열재층 공간층. 에어캡층 3중 단열로 에너지 절감 으로 세대 에너지 효율 극대화.

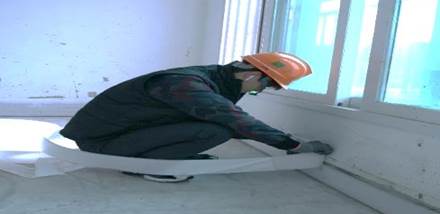

01 측면 완층재 시공
1. 01 측면 완충재를 벽에 밀착하고, 이음부는 테프로 접착 한다.
  ※ 일반 측면 완충재 시공시는 완충재 상부에서60mm 이상 높아야 한다.

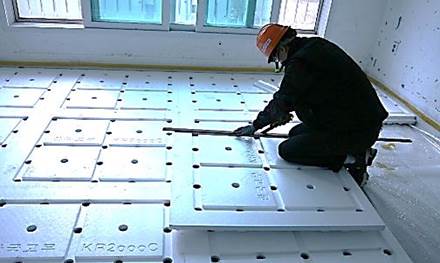

02 바닥 완충재 시공
1. 01 먼저 에어캡을 좌우길이에 맞추어 재단하고 끝에서 끝까지 깔고 이음부는 5㎝이상겹침하여 시공한다.
2. 02 위에 완충채를 방향 표시대로 결합시공한다.
  (방진고무 확인할 것)
3. 03 규격치수 틀리면 재단 시공 하여 각변을 테이프로 측면 완충재와 밀착하여 접착하고 몰탈이 샐곳은우레탄폼 등 으로 마감 한다.
4. 04 문틀밑은 EPS로 마감하고 테이핑 또는 우레탄폼 등을 쏜다.

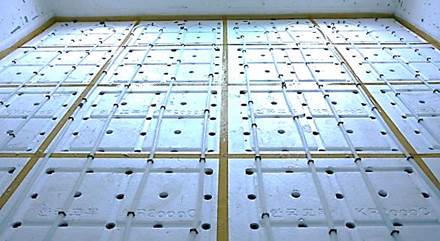

03 난방 배관 설치시
1. 01 난방 배관은 정해진 간격에 따라 U-CLIP을 고정하고 힘받는 곳은 2개의 U-CLIP을 끼운다.
2. 02 배관 간격이 틀릴때는 지그로 간격을 조절 하면서 U-CLIP으로 고정 한다.

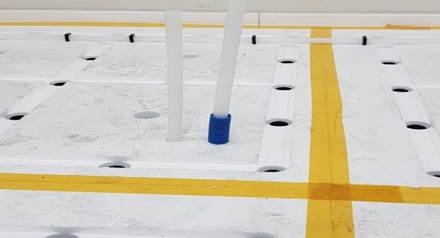

04 돌출배관처리
1. 01 씽크대 직수관 , 온수관, 배수관은 규격에 맞는코아 드릴로 완충재를 뚫어 끼우고 우레탄폼 등 으로 마감.

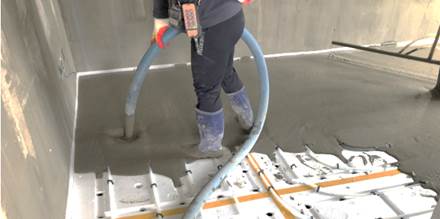

05 마감몰탈타설

적용범위 : 본 시방서는 공동주택 세대내 층간 바닥충격음 차단 KR2000C완충재설치공사에 대하여 규정 한다.

시공자의 안전수칙: 현장내의 거푸집, 철근 등이 있는 경우 담당자에게 철거를 요구한다.; 전기 공구 사용시 감전, 누전에 주의한다.; 완충재 고층 운반시 반드시 2인 1조로 한다.

KR2000C 완충재 설치: 거실바닥으로 가는 직수·온수배관은 완충재 설치 전 시공한다.(타업체 공정); 완충재 설치를 위한 슬래브 바닥면과 벽면 등 장해가 될 수 있는 것을 말끔이 제거한다.; 측면 완충재를 측벽에 밀착 접착후 에어캡을 바닥에 깔고 위에 KR2000C 완충재를 측면 완충재에 밀착 가로×세로에 형성된 결합날개 순차적으로 밀착 겹침 시공 한다. (방진고무 확인)또한 문틀 하부는 EPS를 재단하여 하부에 맞게 끼우고 테이프로 고정 하고 주방등 돌출배관을 배관 크기에 맞는 코어드릴로 완충재 위치에 맞게 뚫어 배관을 고정 하고 우레탄폼 등으로 마감하고, 또한 완충재 밀착부는 테이핑 마감 하도록 한다.; 규격품을 설치 할 수 없는 마감에는 실측하여 재단 시공 한다.; 음교가 될 수 있는 분배기 문틀 하부 등은 단열재(EPS) 등을 재단하여 설치하고 마감몰탈이 침투 되지 않도록 테이프 또는 우레탄폼등 을 사용하여 밀폐 한다.; 틈새가 있는 부분에는 마감 몰탈이 새지 않도록 테이핑 또는 우레탄폼등 을 사용하여 마감 한다.

모르타르 타설(타업체 공정): 측면완충재 전면에 표시된 정해진 설계기준 선의 높이까지 타설한다.; Screw Mixer위에 있는 물 밸브로 수량을 조절하여 모르터의 Flow를 170㎜를 조절해야 한다.; Flow 측정 KSL5111 귀정의 시험기를 사용하고 무타격으로 측정한다.; 바닥 미장작업은 모르터가 치밀해지도록 최소 4회 이상으로 하며 고름 작업은 미장 회수에 포함 하지 않는다.
