조경 배수판

조경용 배수판

특징

물의 배수를 용이하게 하여 식물의 성장발육을 촉진시킨다.

수분조절 기능

내하중과 내구성이 강함

경제적인 시공성 및 보수성

옥상 단열보온기능 및 경량성

산소공급 용이성

용도

조경시설(실내조경, 옥상조경, 상부화단)

골프장, 축구장, 야구장등의 운동시설

해안매립지

쓰레기 매립지

일반사항

적용범위

이 절의 적용범위는 일반건축물의 조경공사, 운동경기장이나 옥상에 화단을 조성할 경우, 종래는 자갈을 사용하여 용수를 처리하던 것을 새로운 다공의 조경용 배수판을 설치하고 그 위에 부직포 를 깔아 모래로 고정 시키면 용수만을 처리하므로 건물의 하중을 줄이고 화단의 배수를 원활하고 완벽하게 처리함으로써 모든 기존지반 조경공사에 용이하게 적용한다.

관련시방절

공사와 관련이 있는 사항 중 본 시방서에서 언급된 것 이외에 사항은 표준 시방서의 해당 사항에 따른다.

시스템 설명

화단조경이나 실내·상부화단을 위해 자갈을 포설할 경우 운반도 용이하지 않을뿐 더러 건물의 하중이 증가하고 잘 막히기 때문에 원활한 배수가 불가 하였으나 가볍고 취급이 용이 한 본 제품 조경용 배수판을 설치하고 그 위에 부직포를 설치함으로써 배수층에 흙의 유입을 막아 용수의 흐름을 원활하게 하고 항상 일정한 유수단면을 확보함과 동시에 건물의 하중에도 아무런 영향을 미치지 않게 한다.

아파트 지하주차장 상부의 화단의 경우에도 위와같은 방법으로 설치하여 조경용 배수판 높이만큼 흙의 양을 줄임으로써 지하주차장 상부에 걸리는 토압을 감소시킨다.

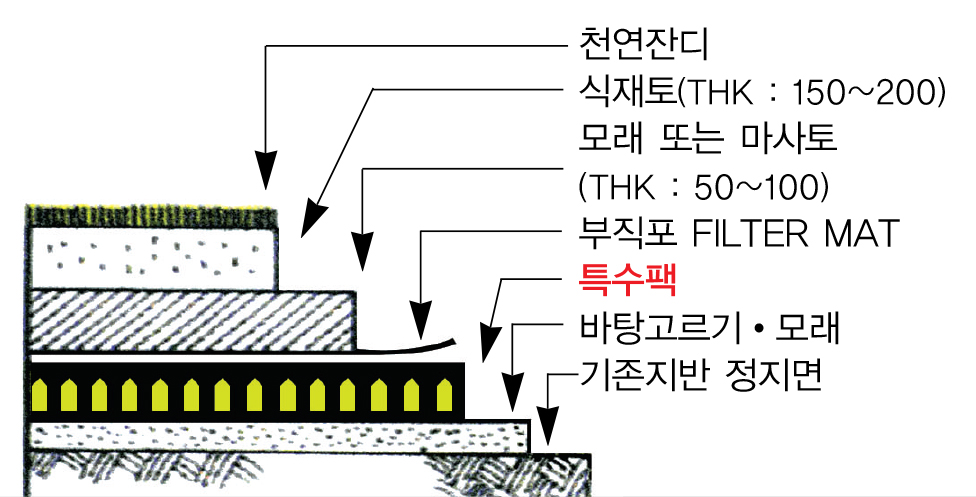

바닥 단면도 : 기존지반 정지면+바탕고르기모래+배수판+부직포+모래(마사토)+흙+식재

제출물

시공계획서

시공상세도면 조경화단 조건에 따른 상세도

제품자료 1)배수판의 특성 2)배수판의 특기시방서

견본 300×600×30ｍ/ｍ(가로×세로×높이)

시공확인서

• 시공전 확인서 공사착수전 청소상태, 이물질 제거 및 기타 장애물이 없도록 확인 후에 감리, 감독자에게 확인서를 제출한다.
• 시공후 확인서

품질인증서류 KS규격이 없어 제조업체의 공인기관(한국건자재시험연구원) 시험성적서로 대체한다.
