바닥 배수판

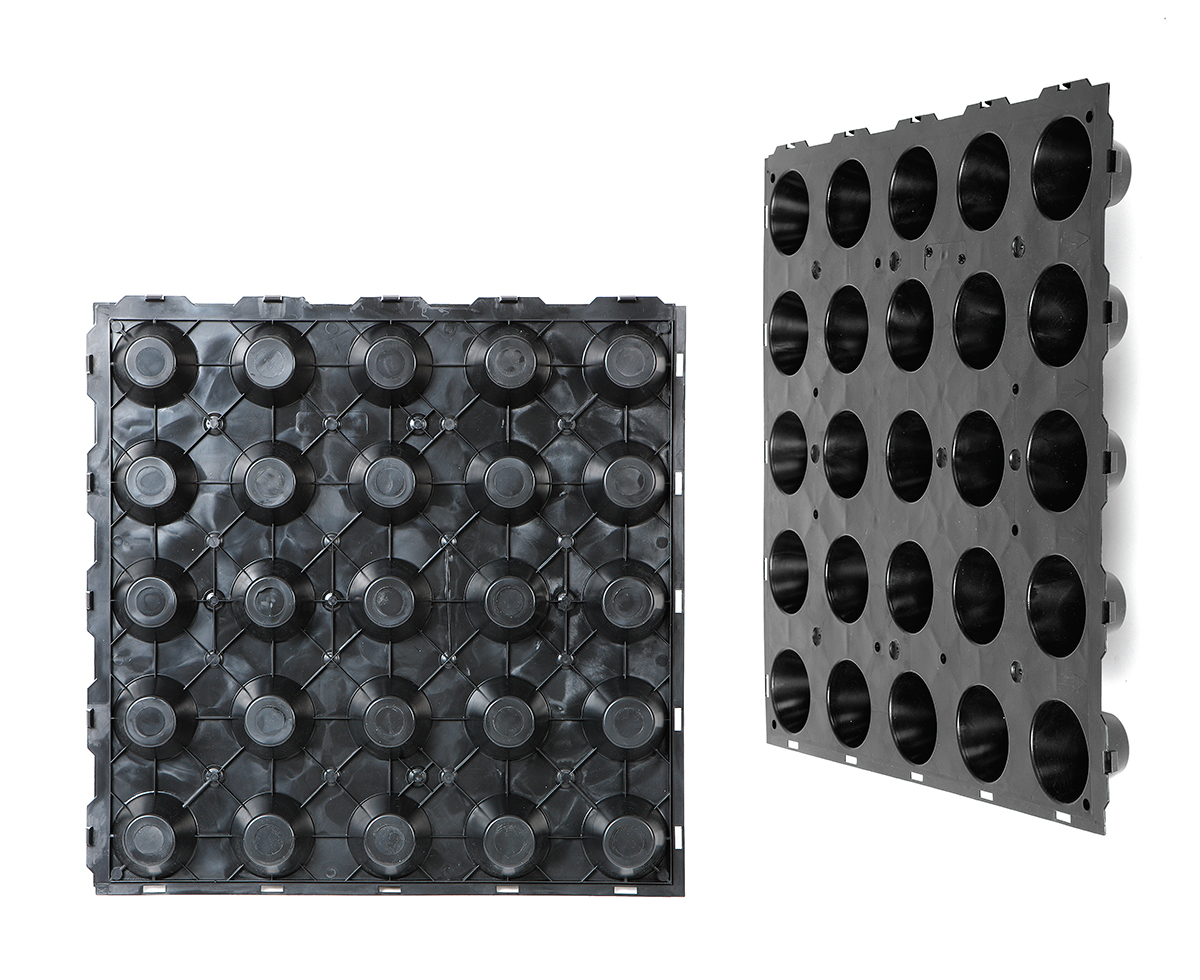

제품안내 (사출형 바닥 배수판)

지하 바닥 배수판
용도
영구적 누수 결로 처리용
지하 구조물의 누수 배출이 필요하다(뜸구조 바닥)
하중을 충분하게 지탱 하기 위해 m2당 100개의 지지발이 있다

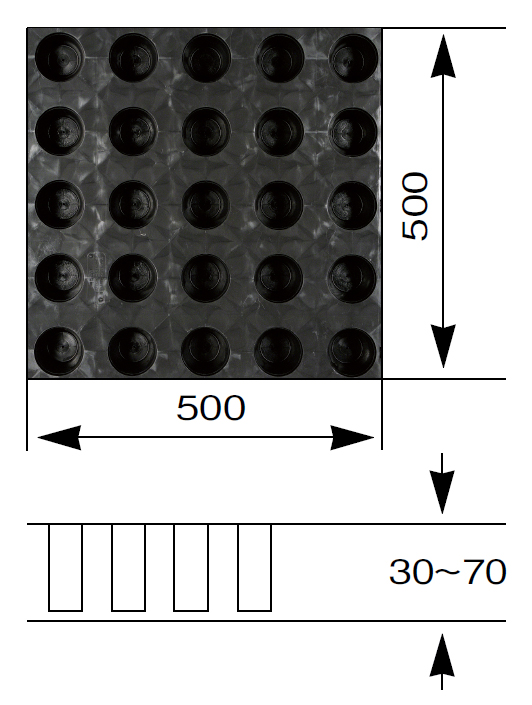

규격 - 지지발 25개
(단위 mm)
가로 세로 높이
500 X 500 X 30
500 X 500 X 45
500 X 500 X 70
수량산출
4장/m2 - 지지발 100개

(재질 : 합성수지)

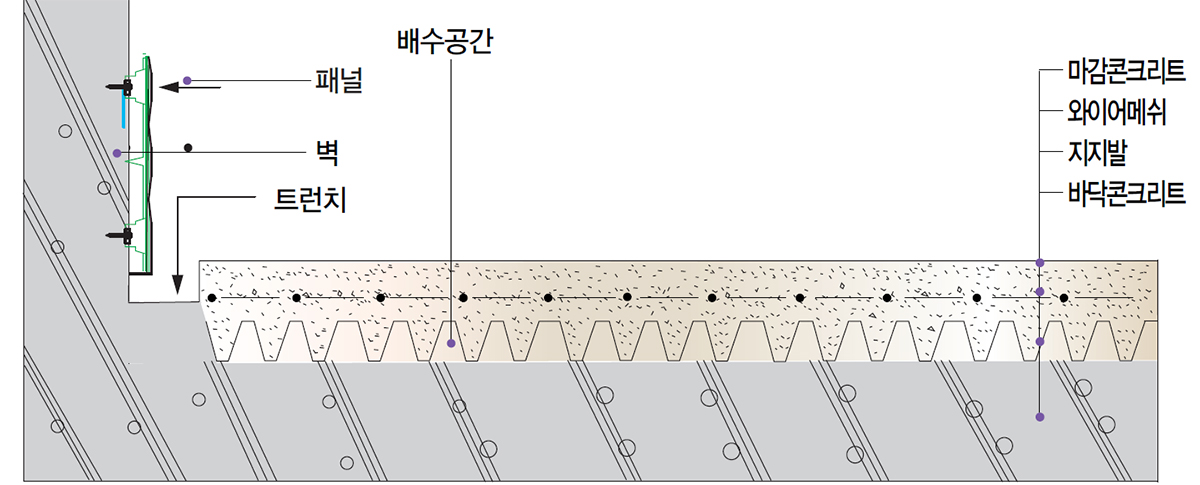

바닥 시공 예시 단면도

진공성형 바닥배수판의 특징

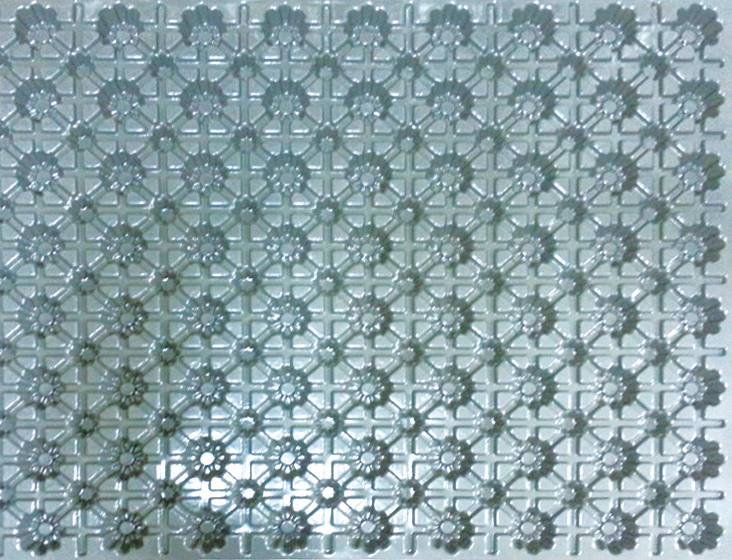

지하바닥배수 및 결로방지바닥 배수판
특징
기초 바닥콘크리트의 냉기를 차단함으로 바닥결로 최소화 함
용도
영구적 누수 결로 처리용
지하 구조물의 누수 배출이 필요하다
(뜸구조 바닥)
규격 - 지지발 25개
(단위 mm)
가로 세로 높이
725 X 2200 X 30
725 X 2200 X 45
725 X 2200 X 70

(재질 : 합성수지)

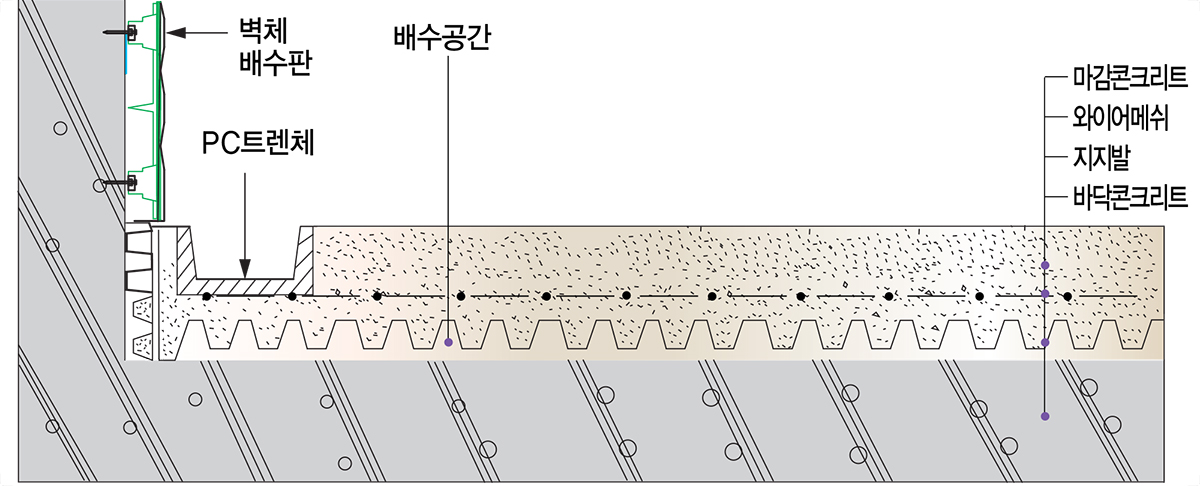

바닥 시공 예시 단면도

바닥 배수판 시공

일반사항
적용범위
이 절의 적용범위는 모든 건축물의 최하층 바닥 기초 콘크리트 구조체와 무근콘크리트 사이에 방수부분 상부 혹은 방수층 없이 최하층 바닥위에 바로 설치하여 습기, 결로방지 및 누수를 처리하 는 역할을 함으로써 지하 최하층의 모든 구조물 배수에 적용된다.
관련시공
공사와 관련있는 사항 중 본 시공에서 언급된 이외의 사항은 표준시방서의 해당사항에 따른다.
시스템 설명
콘크리트구조물의 온도변화에 의한 수축팽창 또는 수화열로 인한 미세한 균열, 방수재질의 노화 등으로 인한 상부 무근콘크리트 침투수를 배수판을 설치하는 것만으로 통수층과 통기층을 확보하여 처리해 냄으로써 건물의 쾌적한 환경을 조성하는데 꼭 필요한 제품이다.
합성수지(PP)(폴리프로필렌) 성형품으로서 내약품 내알카리 내 충경등이 강하며 모세관현상을 100% 방지 할 뿐만 아니라 반영구적이다.
각 제품마다 지지발 내부에 콘크리트가 충진 되도록 설계되어 내하중성 및 좌굴 저항성이 뛰어나 전기실, 기계실, 주차장 바닥 등에 적합하다.
각 제품마다 결합용 구멍과 결합핀이 있어 제품과의 연결 및 고정이 확실하며, 이격 현상이 없이 안전하고 간편한 작업이 이루어집니다.
제출물
제품자료
  • 배수판의 카다록
  • 배수판의 시공 특기시방서
견본
30 500 × 500(±3㎜) × 30(±2㎜) m/m (가로×세로×높이)
45 500 × 500(±3㎜) × 45(±2㎜) m/m (가로×세로×높이)
70 500 × 500(±3㎜) × 70(±2㎜) m/m (가로×세로×높이)
확인서
  • 시공 전 확인서 - 공사 착수전 청소상태, 이물질 제거 및 기타 장애물이 없도록 확인 후에 감리, 감독자에게 확인서 제출한다.
  • 시공 후 확인서 - 배수판을 설치하고 무근콘크리트 타설작업 완료후에 확인서를 제출한다.
품질인증서류 - KS 기준이 없어 제조업체의 공인기관(한국화학융합시험연구소) 시험성적서로 대체한다.
품질 보증
보증 - KS규격이 없어 제조업체 공인기관(한국화학시험연구원) 시험성적서로 대체한다.
현장견본 - 실제 납품제품으로 대체한다.
공사 전 협의 - 전기, 기계, 설비업체와 협의한다.
운반, 보관, 취급
배수판의 현장내 이동시 강한충격을 받지 않도록 해야하며, 화기에 절대주의를 요한다.
재료
재질 합성수지(PP)(폴리프로필렌)
특성 합성수지로서 경도와 강성도가 높으며 응력 균열 저항성이 우수함과 동시에 유연성이 있어 바닥의 구배가 다소 있더라도 균열 발생율이 낮고 높은 내약품성과 내화학성을 지니고 있어 강알칼리성인 콘크리트 구조물에 사용하여도 변형이 없이 반영구적이다.
